使用上海xx设计（集团）有限公司、XX建筑设计研究院有限公司、XX建筑设计研究院有限公司等设计资质，并以CAD方式制图的初步设计、施工图设计阶段的设计图纸。

2  引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

《房屋建筑CAD制图统一规则》        GB/T 18112-2000

《CAD工程制图规则》                GB/T 18229-2000

《房屋建筑制图统一标准》             GB/T 50001-2001

《建筑制图标准》                     GB/T 50104-2001

《建筑结构制图标准》                 GB/T 50105-2001

《给水排水制图标准》                 GB/T 50106-2001

《采暖通风与空气调节制图标准》       GBJ/T 50114-2001

3  基本要求

3.1 图框

3.1.1图幅与格式

3.1.2标题栏

现代设计集团及各子分公司设计资质的设计图框应制作成标准图块。标准图框中的标题栏应具备更改区、签字区、设计单位及项目名称和代号区等，并作为统一标识不得随意修改,当需要修改使用时必须由集团或各子分公司技术管理部门批准。

3.1.3文件名

各专业CAD图纸文件名一般应采用中文书写，且与自然图纸张数相对应，并用以下规定格式：“图别图号—图名”例如：结施2-基础平面图，结施1XX-基础平面图等；

当从事合作设计，文件名需要使用英文书写时应设“专业码—图名主组码（—图名次组码）—序号”引导。例如：建筑专业一层平面图A—F—1，其专业码为建筑“A”，主组码为平面图“F”，序号为1；各专业英文图名列表见附录一。为直观起见，允许在专业码后直接采用英文全称及图纸序号，例如：A—Floor1。

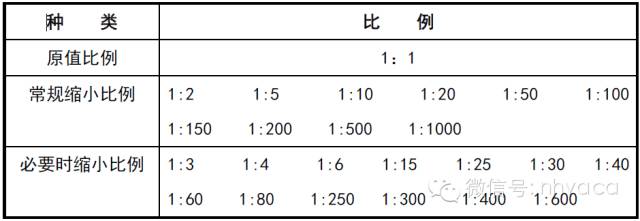

3.2比例

3.3 字体

3.3.1字高

1、图面字高应严格采用2.5、3.5、5、7、10、14、20mm等七类字高，高宽比设定为0.7；

2、汉字字高应不小于3.5 mm，英文字符与数字高度应不小于2.5mm；

3、一般情况下A0、A1号图纸的图签中图名采用10mm字高，A2、A3号图纸的图签中图名采用7mm字高；

4、图纸中图面表达部分的图名宜采用7mm及以上字高，设计说明部分采用5mm字高，图中文字标注或引注采用3.5mm字高，尺寸标注采用2.5mm字高。

3.3.2字间距及行距

字间距宜使用标准字间距，行距宜采用1.5倍行距。

3.3.3字体

标准图签内及说明的字体应由集团或各子分公司统一选定，如华东院为统一选用HZS（长仿宋体），使用字体类型STYLE定为ECADI（hzs.shx，hztxt.shx）。并符合字体间距要求，图签中图名等标题可选用其他字体；上海院一般字体为数字选用单线体SA-RS，汉字选用单线体SA-HZ；标题字体数字选用SA-RC，汉字选用SA-SHZ。另外，考虑到特殊符号的调用，允许使用WORD编写各专业统一说明，字体选用仿宋_GB2312。

3.4 图线

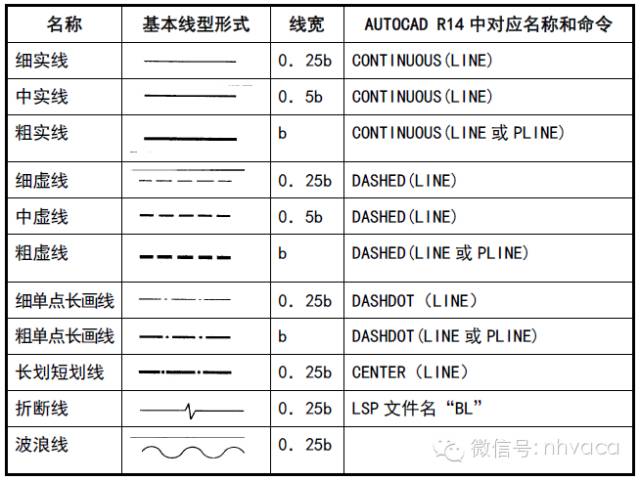

3.4.1基本线形

3.4.2线形构造

各项线形构造均有严格规定，常用LTSCALE取值如下表所示：

3.4.3线宽

线宽分粗（b）、中（0.5b）、细（0.25b）三级，绘图时应根据绘图比例大小成组选用，严禁从不同组内选用各级线宽；各专业应严格采用本专业的标准线宽组进行绘图。各组线宽如下表所示：

3.4.4颜色管理

各图层颜色必须随层设置(By layer)，层颜色宜使用各专业模板（.dwt）设定色。

3.5 剖面符号

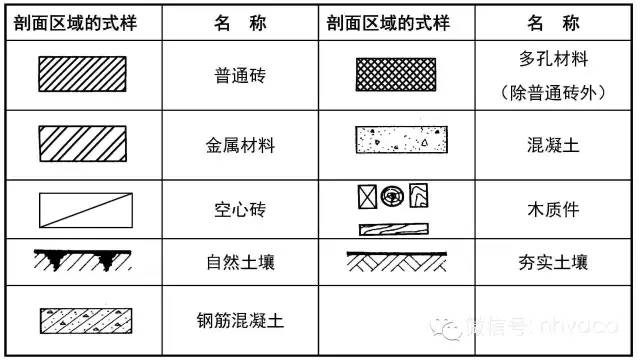

常用剖面式样所表达材料内容如下表所示：

其他剖面式样见附录三。

注：

1、以上普通砖、金属材料、多孔材料、自然土壤以及夯实土壤的图例中斜线一律为45度。

2、混凝土、钢筋混凝土、金属图例中，在图形较小时可以涂黑。3、钢筋混凝土图例使用混凝土及普通砖图例通过Hatch命令叠加。

3.6 投影法

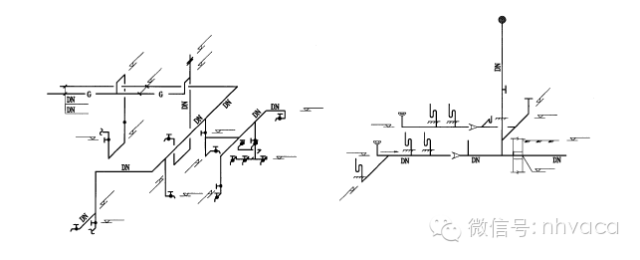

管道透视图按45度正面斜轴测法绘制。管道透视图的布置方向应与平面图一致。

图面表达形式如下图所示：

3.7 图层管理

不同类别内容应分层设置。标准图框中已设定图框层及填表内容层，填表内容层用于填写图签中的内容，请勿在该二层内绘图或写说明文字。绘图与设计说明应根据各专业要求另设图层。

图层名原则上用中文命名，设置原则：专业名—图层类别，常用图层名见附录二（中文）。

中外合作设计需要时，图层名可用英文命名，设置原则为：专业码—英文简称，常用图层名见附录二（英文）。

专业码分类如下：

4基本画法

4.1尺寸标注

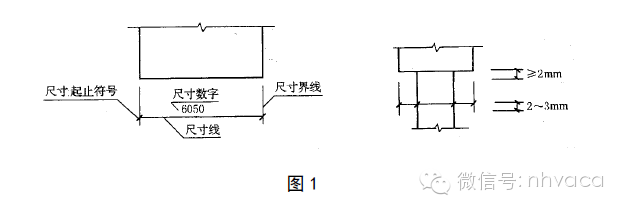

同一工程图中只应采用一种形式，宜采用短斜线形式，如图示1。

尺寸数字、尺寸线、标注文字与尺寸线间距和尺寸界限设置要求：1、尺寸界线应用细实线绘制，通常一端应离开被标注图样轮廓线2mm，另一端超出尺寸线2~3mm。图样轮廓线也可用作尺寸界线。尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45º角，长度为2mm。

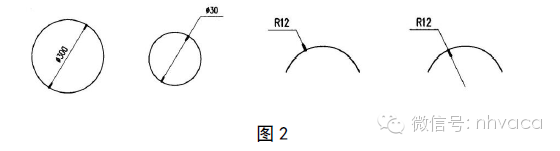

2、圆弧及圆的直径、半径尺寸标注用箭头表示法表示，如图示2。

3、文字一般应标注于尺寸线上方，当间距过小无法标注清晰时，也可标注在尺寸线的下方或外侧，并应与尺寸线间距尽量保持一致。当尺寸标注在图样轮廓内时，不应与图线、文字及符号等相交，如图示3。

3、图样轮廓线以外的尺寸界线距图样最外轮廓之间的距离通常为10mm，平行排列的尺寸线间距为7~10mm，各条平行排列的尺寸线间距应保持一致。

在电子模板文件（.dwt）中，提供了1:1、1:50、1:100和1:500四种常用比例的尺寸标注样式。若要使用其他比例的尺寸标注样式，请进入“Dimension Styles”对话框，点击“Geometry”按扭，在弹出的对话框中找到“Overall Scale”项，将其值改为所需要的值（例：所需比例为1:200，则将‘Overall Scale’值改为200）。然后，点击“OK”按扭回到“Dimension Styles”对话框，再依次点击“Save”和“OK”按扭即可。

4.2 标高标注

标高符号以直角等腰三角形表示，其竖向图面高度为3mm。标高应注在标高三角侧向横线的上（下）方。如图示4。当标注总平面图室外地坪标高符号时，

应将三角涂黑表示。

4.3定位轴线标记

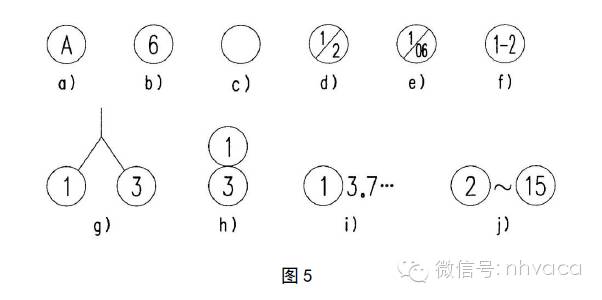

定位轴线标记有下列方式：

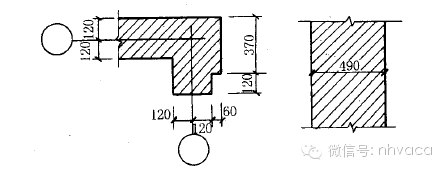

一般定位轴线标记，见图5中的a)、b)；

通用详图的定位轴线标记，见图5中的c)；

附加轴线的定位轴线标记，见图5中的d)、e)；

分区轴线的定位轴线标记，见图5中的f)；

详图多引用的定位轴线标记，见图5中的g)、h)、I)、j)。

定位轴线不得进入圆内，且圆心应在定位轴线的延长线上；引出标注中定位轴线的一端点可与引出线的引出点相接，引出线应与圆相接，且圆的圆心应在引出线的延长线上。

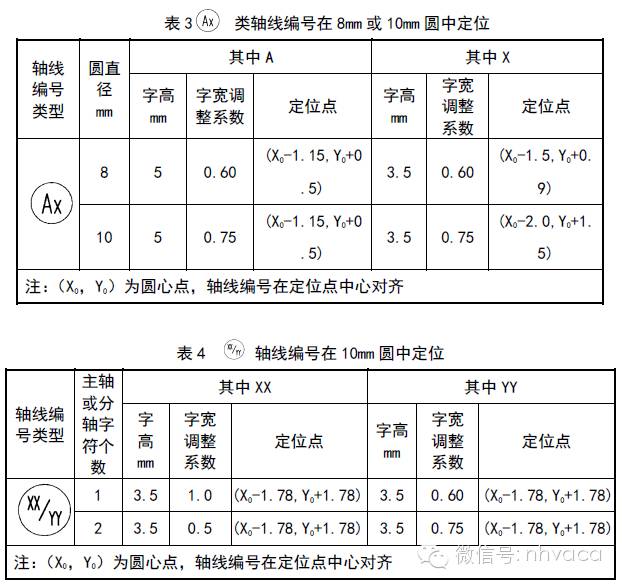

定位轴线标记中轴线编号在圆中的定位点、字高（h）、字宽调整系数宜遵守表1、表2、表3和表4的规定。

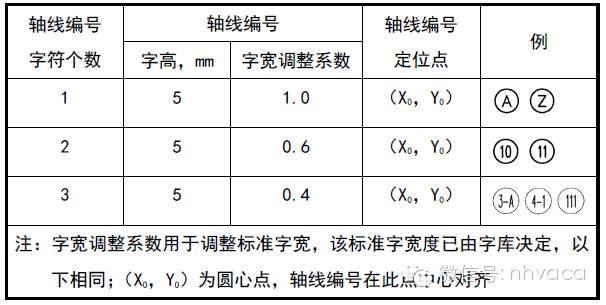

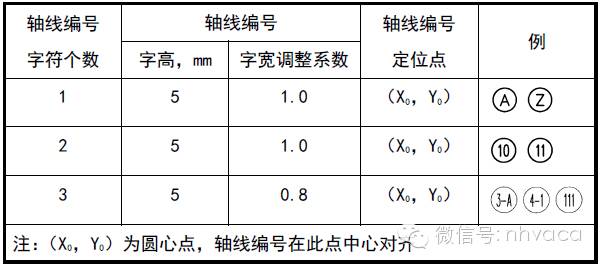

表1  轴线编号在8mm圆中定位

表2  轴线编号在10mm圆中定位

4.4符号

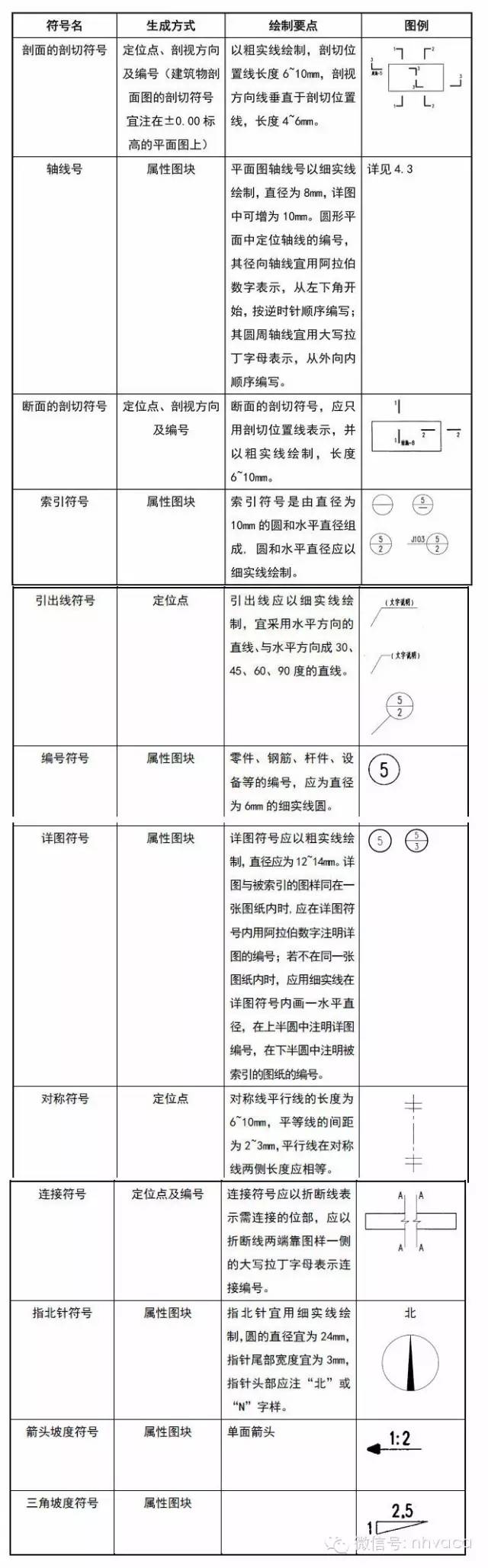

符号绘图规则如下：

附录一：中外合作设计需要时各专业图名列表

建筑、总图、室内

结构、给排水

暖通、动力

电气、弱电

附录二：常用图层名

总图图层名

建筑图层名

室内装修图可直接引用建筑图层（Ａ-主组码）或改为室内-主组码（I-主组码），但不得A\I混用。

景观设计图可直接引用总图图层（G-主组码）或改为景观-主组码（Ｌ－主组码），同样不得G\L混用。

结构图层名

结构基本图层

柱子

墙

梁板

基础

楼梯

其他

给排水图层名

给排水通用

给水

排水

雨水

中水

饮用水

气体消防

消防

冷却循环水

暖通图层名

风管系统

水管系统

直接蒸发系统

设备

动力专业图层名

设备图层名

管线图层名

电气专业图层名

弱电图层名
